2014年02月28日

道幅とわたし


最初に、私は、
自分は鉄オタじゃないので
車両や編成のディテールは気にならない
というようなことをかいたわけですが、


私は建築関係の仕事をしていたので、
そういう目でジオラマをみています。

建築に関するディテールは気になってしまいます。


たとえば、
私は うっかり 「サハ」しかない組み合わせでスーパーあずさを編成しても
別に気にならないですし、

169系と115系を見分けることはできないでしょう。


しかし、
ジオラマに置いてある家の向きとか、
屋根の形状とか、
建物の配置とかが、
建築基準法に合ってないとすごく気になります!
(主に2階建ての斜線制限なんですけども)


結論を言えば

まあいいじゃん模型なんだし

ってことでFAなんですけどもね。



多くの鉄道模型ファンの方にとっては、
鉄道→ストラクチャー(建物)
って感じだと思うので、
別に建物の細部に法的な整合性なんて求めないし、
それより車両のディテールが実車と違うとか、
そういう部分に関心があるのでしょうし、
それはそれで当然です。


建物は雰囲気でればいーんだよ!

って感じでしょう。

わたしの場合は それがたまたま逆で、

車両は雰囲気でればOK
でも
建物とかの細部に目が行ってしまうんですよねー


まあ、ごたくはそのぐらいにしておいて、


ひょっとしたら1億人に1人ぐらい、
鉄道模型のレイアウトで、
建物の配置なんかにも建築基準法的なリアルさを求めたい!

という方がいるかもしれないので、
このブログではそういうことも
サラーっと触れていきたいと思います。


サラーっと、というのは、
建築基準法というのはものすごく細かいし、
細部は各自治体がそれぞれ独自で決めるようになっていて、
全国共通じゃないです。
東京で言えば23区で区ごとに違うこともあります。

なのであまり微細な話をしてもしかたがないので、
大雑把な話だけに留めます。




今回は、
わたしが大失敗した道路の話なんですが、

道路というのは建築の基本中の基本になります。

その土地にどんな建物をどのように建てられるか、
それは道路によって決まる部分が非常に大きいです。

なので、建築の仕事をする人は、
まずは目的の土地に関する道路について、
テッテ的に調べます。



ということで、私は、

「ジオラマで道路を精密に作りこめば、
 つまり、マンホールとか側溝とか
 歩道とか路側帯とかを緻密につくれば
 リアルでかっこいいジオラマになるんじゃね」

みたいに甘く考えていました。

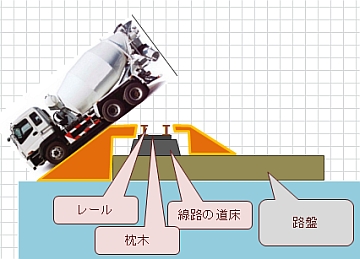

その結果がこれなんですけどねw



「道路」というのは一般的に使われることばなので、
話がゴチャゴチャになってしまいがちなんですが、
建築をする上で考えると、
「道路」にはいくつかの定義があります。

・建築基準法でいうところの「道路」
・都市計画法でいうところの「道路」
・そのほか道路行政に影響のある道路的なもの
・主に民民(個人間)で影響がある道路的なもの

細かい話はそのうちするかもしれませんが、

ジオラマをつくる上で重要になってくるのは、
「道路の幅をどれぐらいにするか」でしょう。

じゃあ、「道路の幅」というのは
どこからどこまでのことを言うでしょう。



模型的にみると、「道路」ってこんな感じでしょうかね。


実際は「道路」の幅の中には、こんなものが含まれるのが一般的です。

「一般的に」と書いてますけども、
これはまあ一つの典型でして、
こうじゃない場合も結構あります。

まあ、上の例は、6割ぐらいこんな感じ、
程度のイメージにすぎません。

田んぼや用水路が多い地域に行けば全然違うし、
東京の世田谷とかの住宅密集地だとまた全然違うし、
私道が多い地域でも全然違うし、
まあとにかく全然こうじゃない場所も、相当あるでしょう。


だからこそ
建築で仕事をする人は、必ず毎回、
目的の土地の周りの道路をきちんと調べるわけです。

 話が逸れますが、
 私が経験したことがあるケースで、
 こういう土地で
 役所で調べたら
 「この土地は道路に面していないので
  家を建てることはできません」
 と言われたことがあります。
 3方の道路とも、ぜんぶ舗装されて、車が通り、
 どの道路からも敷地に車で入れて、
 道路のしたには水道管やガス管が通っているんですよ!

 まあ要するに、
 実際にはケーズバイケースだということが言いたいのですが、

 それでもまあ一般的な普通のケースを想定すると
 こんな感じだということです。



細かい話はまたいずれしますが、

基本的に、日本のどこへ行っても、
道幅が4.0メートルより狭い場合、
建物を建てることができません。

この「道幅」には上の図のように、
歩道や側溝を含んだりするので、
「車が通るスペース」が4.0メートルという意味ではありません。


これは「建築基準法」に定められていて、
道路と建物に関するいちばん基本的な規制です。

したがって、
4.0メートル
=Nゲージの1/150でいうと2.67センチ
より狭い道路に面して建物を設置すると、
それは間違いということになります。

ただし
これには死ぬほどいろいろ例外がありまして、
そのうち一番代表的なものをあげると、

建築基準法が制定される前から建物が立っていた場合はOK

です。

建築基準法は昭和25年にできました。
なので、それより古い建物を表現する場合には、
これは気にしなくてもOKです。

逆に、最近の建物を表現する場合には
絶対に気にしなくてはいけません。

それより古い時代は、「尺貫法」が普及していました。
今の方には馴染みがないと思いますが、
(私も仕事をするようになって覚えました)

要するに、
3尺=90センチ=家の廊下の幅(半間…はんげん)
6尺=180センチ=押入れの幅(1間…いっけん)

と思えばだいたいあっています。

昔の人の基準では、
3尺=90センチあれば人が無理なく通れる
6尺=180センチあれば、騎馬武者が無理なく通れる
9尺=270センチあれば、騎馬武者が並んで通れる
という感じでした。

したがって
山野のけもの道で3尺=0.9メートル 1/150では6ミリ
古い「路地」は、6尺=1.8メートル 1/150では12ミリ
家が並ぶような道は9尺=2.7メートル 1/150では18ミリ
商家が並ぶような街道は12尺=3.6メートル 1/150では24ミリ

ってな感じでしょう。


実際の町並みは、
家が建て替わるたびにその家の前の道路が拡幅され、
年月を経て狭い道が広くなっていっています。

新興住宅街では
最初から6メートルぐらいの道路が整備されていますが、
23区とかの古い住宅地では
今も4メートルに満たない道がいっぱいあります。


というわけで私がレイアウト計画を建てるときのメモ

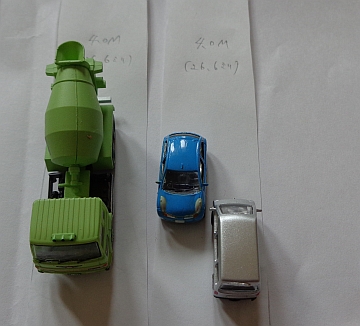

「4.0メートル」の道路 2.67センチ
だとこんな感じ

いちおう大型車は通れるし、
理論上はコンパクトカーのすれ違いだって可能!

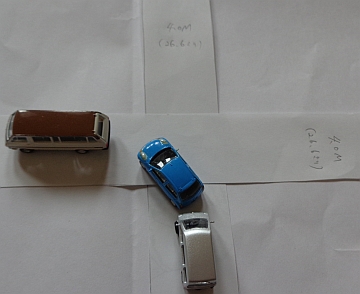

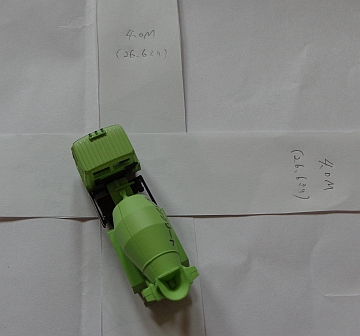

ただし、4.0メートルと4.0メートルの道路の交差点は
大型車は曲がれません

コンパクトカーなら曲がれますが、
普通車は厳しいです。

実際には、交差点にはたいてい標識とかがあって、
有効寸法がもっと狭くなるので、
まあ曲がれません。

なので、4.0メートル道路の交差点は
斜めに隅切りしてあることが多いです。

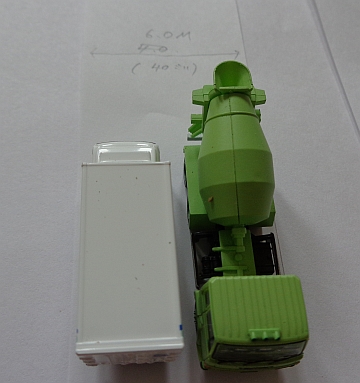

6.0メートル道路になるとこんな感じ
理論上、大型車の行き違いも可能です

まあ実際はムリですけどねw

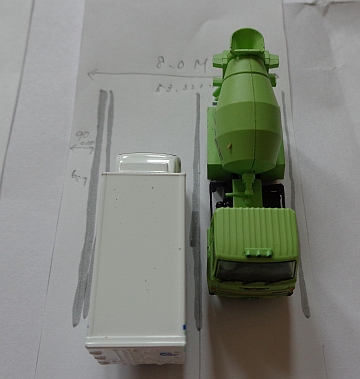

8.0メートルになるとこんな感じ
大型車が行き違った上に、
歩道を設けることもできちゃう

しかし8.0メートルを表現するためには5.3センチの幅が必要で、
鉄道模型のレイアウトを作る人にとっては、
その幅はちょっとスペース取り過ぎ
と感じることが多いんじゃないでしょうかねえ…。


4メートルの道というのは、
実際相当狭いです。

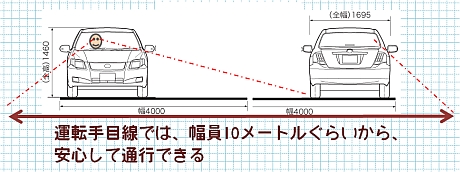

運転者が安心してすれ違える道幅は、
10メートルを超えるぐらいからです。
すれ違う時も対向車が完全に視界に収まります。

4メートルだと、
自分の車の足元が確認できないので、
視線より低い高さで何かが起きても確認できません。
不安です。

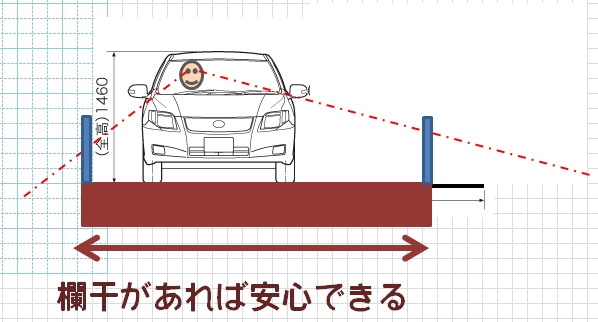

同じ4メートルでも
橋の欄干やガードレールがあると
印象は結構違います。

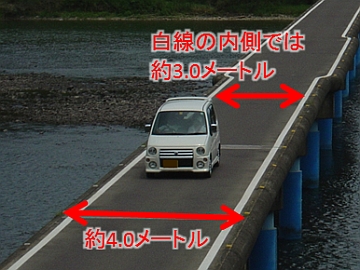

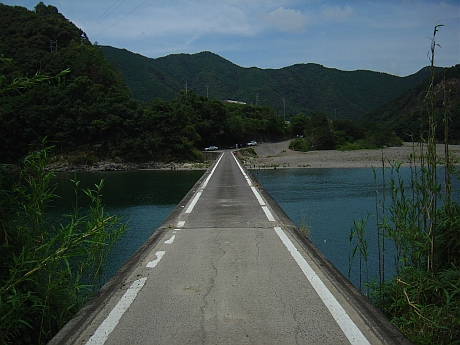

四国とかによくあるこういう橋
これなんか、
実際の寸法では理論上、軽自動車がすれ違えるぐらいの道幅があるんですが、

実際に走るとすげーこえーです。

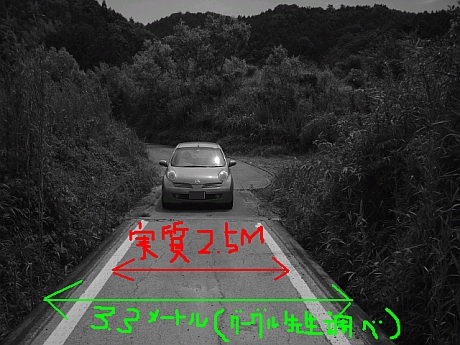

こうなると
怖くて渡れないレベルです。


なので、道路は4メートル(1/150では2.67センチ)以上
というのは、一つの最低基準ということになり、
これ未満だと「ウソ」ということになります。


ただし、
レイアウト的に道路幅を2.67センチで
作ったら見映えがいいかとか、
それはまた別問題ですよ!


たとえばですね、

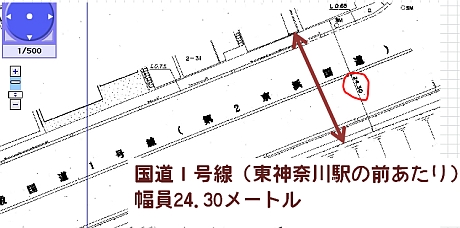

京浜東北線の東神奈川のあたり
(横浜市は道路関係の図面がネットで見れるようになってます)

国道1号線の道幅は約24メートルです。
片側2車線、歩道も含めた道幅です。

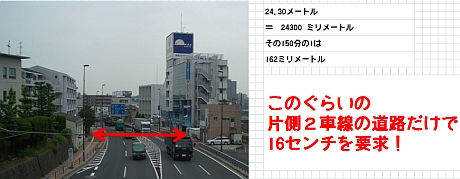

現地はこんな感じ。

上の図面ではちょっと切れちゃいましたが、
ここに県道(片側1車線)がぶつかる交差点があります。

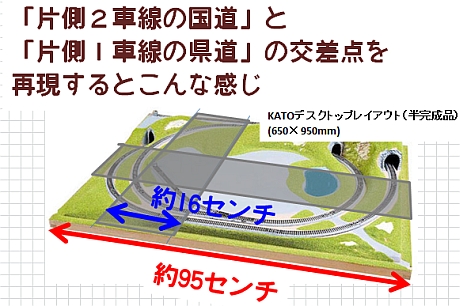

この交差点を
「正確に、忠実に」再現しようとすると、
こんな羽目に・・・
600×900のレイアウトの大半が交差点で埋まってしまいます。

これだと鉄道模型と言うより「道路模型」になってしまうので、
まあ、
道路の再現を実物に忠実にやるのはホドホドに、
適度にデフォルメするのが肝要だね、
ということになりました!



今は毎日の作業は
<手習い02 美梨村>やってます。

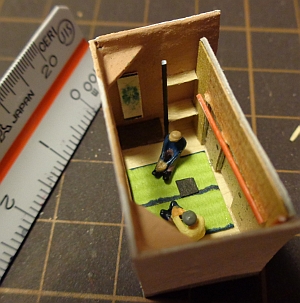

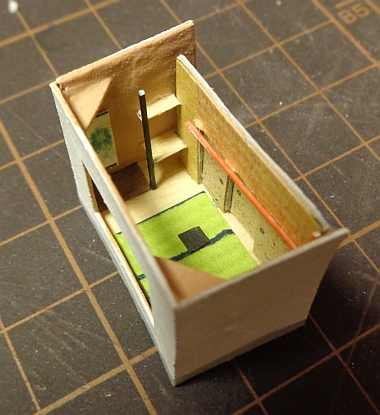

昨日はこういうのを作りました。
茶室です。

名物は掛け軸だけですけどね。


茶人のミニチュア人形がほしい・・・

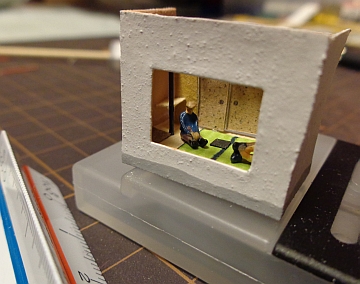

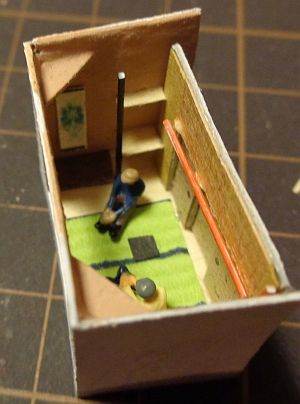

肘掛窓から眺めるとこんな感じ

ピンぼけしちゃいましたが

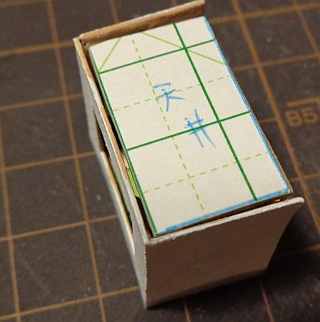

天井もあります

ちょっと楽しい。



用瀬のまとめが終わったら
美梨村を書こうと思ってます。
