鹿野邸製作(6)母屋(2)

さて、鹿野邸は今回のシーナリーで中心的なブツになるのですが、
既成品の「農家C2」を切ったり貼ったりして、

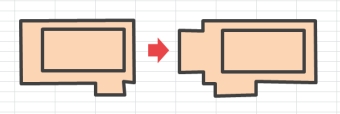

建物の外壁ライン(形状)はこんな感じに変化することになります。

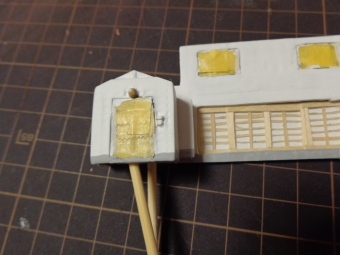

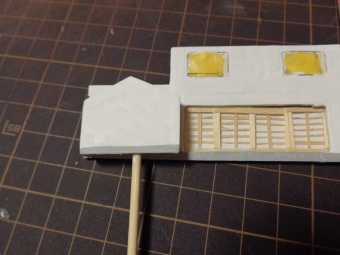

具体的にはこんな感じで

凸状に増築してくっつけたりします。

まあ、平面上の増築はどうということはないのですが、
問題は屋根。

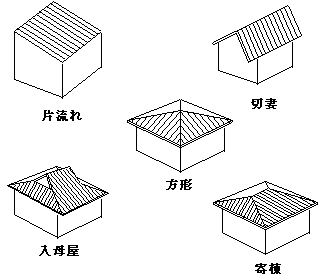

屋根には色々ありまして
切妻はチョロいし、
寄棟もよく考えて屋根伏図を書けばどうとうことはないんですが、
問題は入母屋です。


正直、私は入母屋の屋根の建物をやったことがないので、
一体どういう構成になってるのかもよくわからない。

ということで、

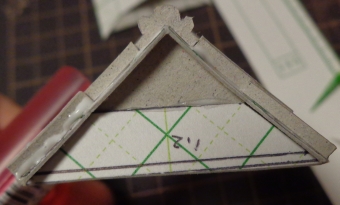

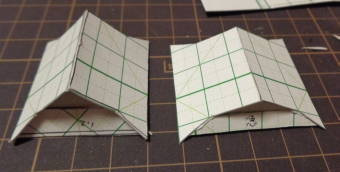

まずは作ってみました。

ふむふむ

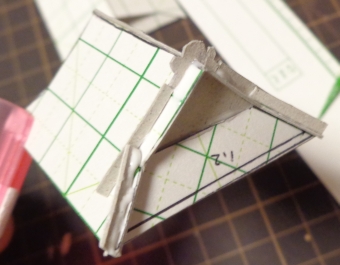

こうなっているのか

紙工作なので、多少無理やりくっつけても紙が曲がってくれるので
割となんとでもなります。

裏はガチガチに補強しました。

ただ、ひとつわかったこととして、
屋根を平面に分割したとして、
同じ平面でも「角度」いろいろありうるということです。

なんか理系の人にも相談して、

建物の間口や奥行き、それから屋根の軒高なんかの数値を基に、
屋根の形状を計算式で求められるんじゃないかと思ったんですが、
サインとかコサインとか、もしくはなんかそういう、
中学卒業程度の数学では不可能な計算が必要らしく、
絶望の果てに魔女になってしまいそうになったので諦めました。
試行錯誤でいいじゃないのさ


ということで

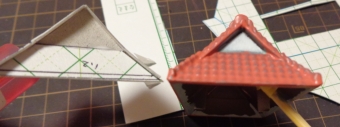

既成品との比較

うんうんいけるいける

ちょっとディテールを追加してみたり

すれば、なんか誤魔化し切れるんじゃないか、
そう思いました。(図工2脳)


ということで、増築部分に架ける屋根の作成に入ります。

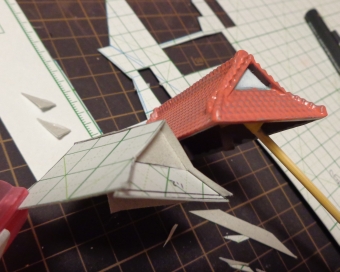

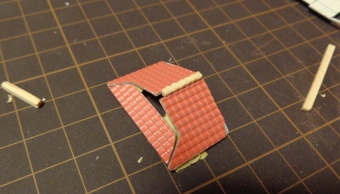

まずは主要なパーツを切り出し

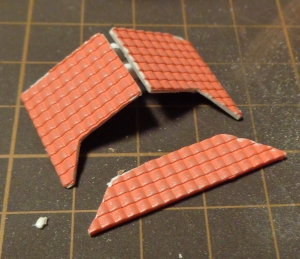

次に軒瓦部分を切り出します。
軒瓦部分は、角度とかのアレが難儀なので、
一度厚紙でいろいろ試し、ピタリと来るものを型紙にして屋根パーツを切り出します。

あとはもう、
ヤスリを掛けたりとか色々と現場合わせで調整。

ということでこんな感じに。

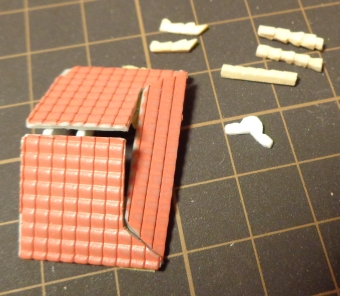

あとは、「冠瓦ふうの何か」を、バルサ材を切り出して作ります。

さらに鬼瓦とかもプラ板や木の棒から削りだし、


乗っけます

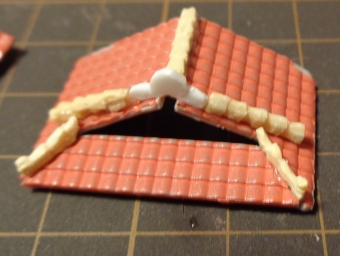

全部くっつけるとこんな感じ
なんか「ドズル専用ザク」みたいな趣に。

いやーでも、なんかこれアリだよね?
アリでしょ?
許容範囲内だよね??

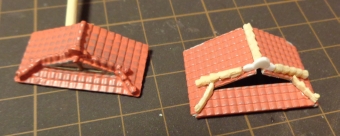

既成品との比較

うんうんういけるいける!


「入母屋屋根のモデルづくり」
から
「うんうんいけるいける」
まで5日ほどかかりました。
