2014年04月25日

鹿野邸製作(1)蔵(1)

年度切り替えの多忙で更新が滞っていました!
でも製作も滞っていたので、遅延が拡大したということはありません!
だいじょうぶです!


さて、まだレールのプランや地形のプランも固まらないまま、
今回の作品の中の1つのお家の製作に入ります。

要するにこの家が今回の作品の核の1つであり、
これがちゃんとできて、大きさなんかがはっきり見えないと、
他の部分がきめられないよー

ということです。

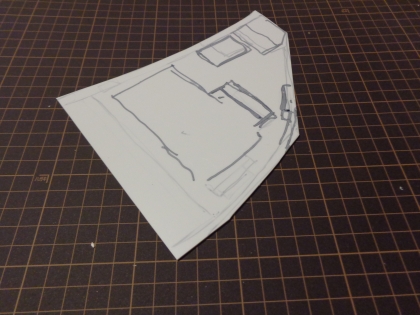

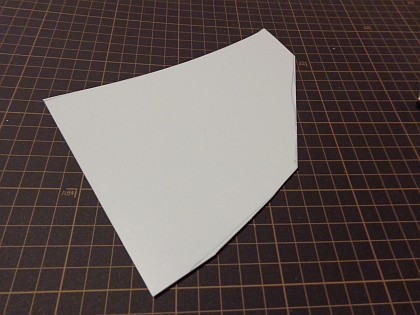

ベースとなる土地の広さの目安はこれです。

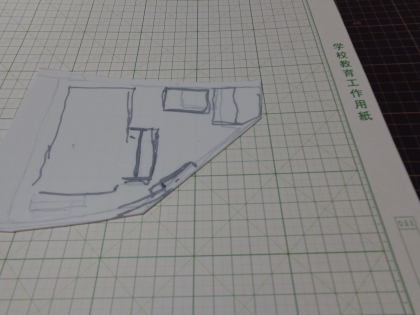

お屋敷の配置はこんなイメージかなー


あ、言い忘れましたが、
このお屋敷の名前は「鹿野邸」と命名しました。

言うまでもなく
蕎麦とか温泉とかお城跡とか山中鹿之助の墓とかウマモナドで
超絶有名な鳥取県旧鹿野町からの命名です。


鹿野邸は美梨村の分限者でして、立派なお屋敷で目立っています。
それに相応しい邸宅にしたいなあ。

まずは、とにかくモノは試し、
自分の実力がよくわからないまま、手頃そうに思える蔵から作りたいと思います。
思いました。

小学校の頃使ったような紙切れを用意して

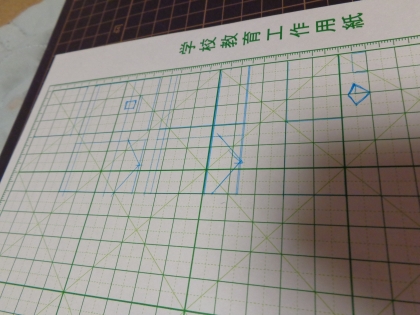

紙切れに作図し

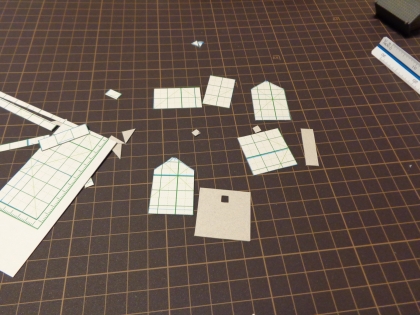

切り出します。

ここで問題発生(早い)!


まず、作図するにあたってですね、製図誤差が出ます。
「製図誤差」っていう言葉の響きがもう図工2ですね。

もちろん定規を使っているんですけどもね、
CADで製図するわけじゃないんで、
垂直な線で0.1〜0.3ミリぐらい、
斜めの線の場合、0.1〜0.5ミリぐらいの誤差が出ます。

さらに、この線に従ってカッターで切り出すんですが、
施工誤差が出ます。

線から0.何ミリかずれたり、
あと紙の厚さが1ミリ弱あるんですが、紙の表と裏でもズレが出ます。
つまり、断面が斜めになっちゃってる。

0.5ミリと言えど、1/150スケールですから、
実寸にして7センチ5ミリ、ちょっとした鉄骨1本分ぐらいの誤差です。







まあいいや。





ということで、「目的達成のためには必要な犠牲」と割り切ることにしましょう。

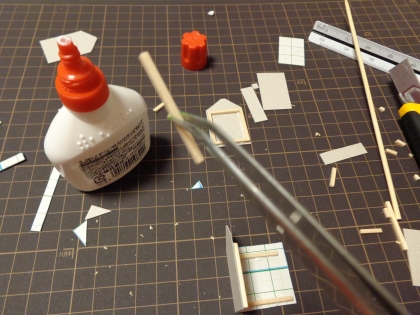

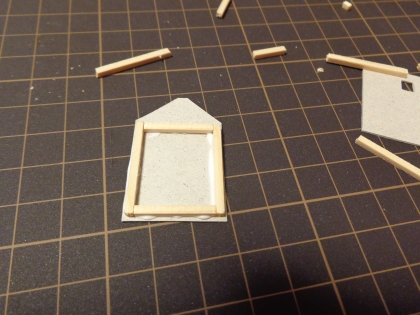

切った紙切れを、1ミリ角の木材で補強します。


あ、間違えた
仕上がり考えたらオモテウラ逆でした!

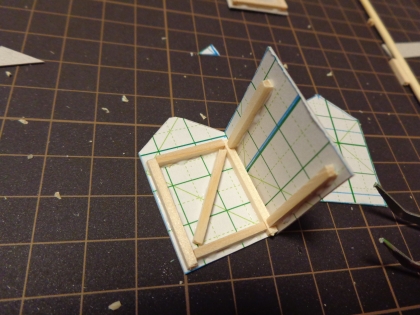

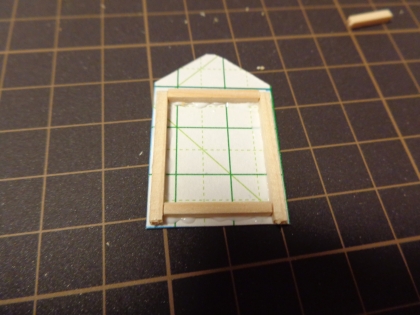

こうです

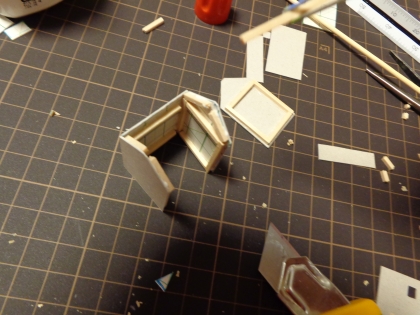

これをボンドでちょちょいのチョイです。

パネル住宅みたいですね。
みたいっっていうかそのものですけども。

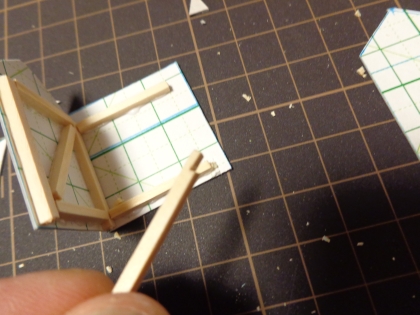

柱・梁どうしの接合部は、柱をこんなふうに加工します。
いやこれもう、人生で施工した最も微細な作業じゃないかと思いますね
証人がいればギネスに申請できちゃうレベルで。

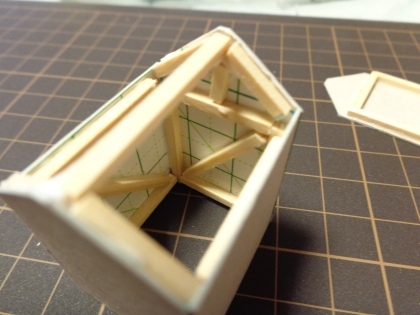

そんなこんなで

四方が完成。


画像ファイルの情報によると、
製図からここまで1時間30分を要しています。
案外早い?かも・・・

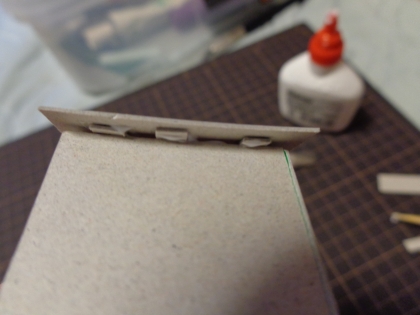

ちゃんと屋根の頂部には補強の梁をわたしました。

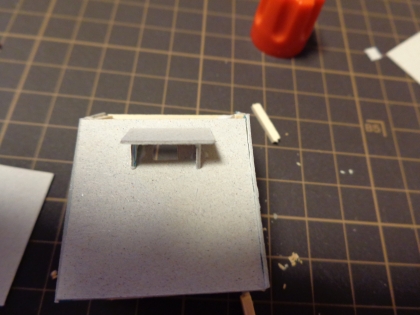

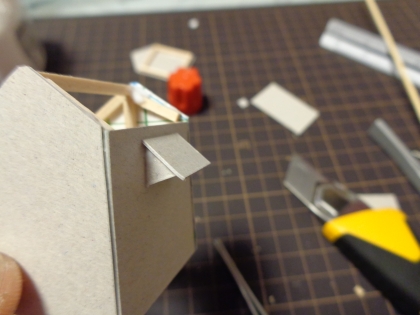

それから、小窓を設け、小窓にも雨除けを。

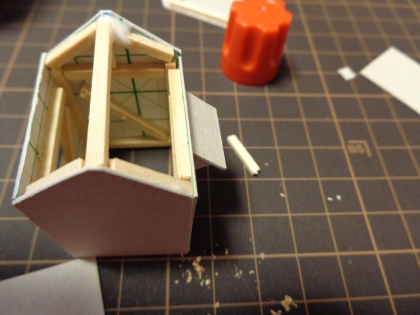

下から覗くとこんな感じ。

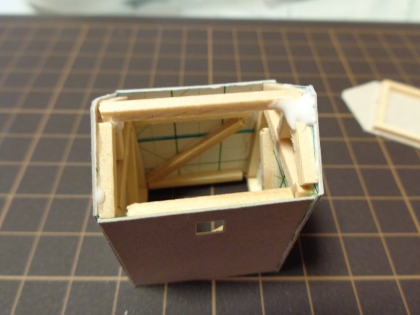

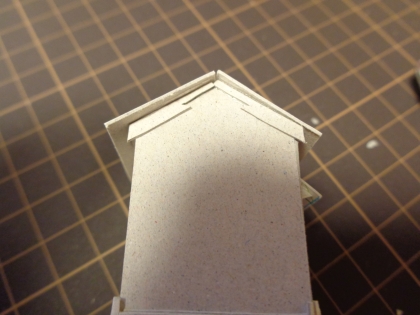

上から見るとこんな感じです。

あとで気づいたんですがこの小窓、
「雨除け」の屋根がじゃまになって、室内側から外が見えません。
これはうっかりした!
のですが、気にしないことにしました。

外から光が入らないから真っ暗じゃん!
蔵だけに

ププ


ってことで。

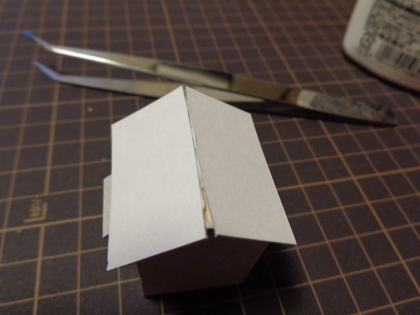

まあ、気にせず屋根をかけます。

明らかに完成後は見えないと思うんですが、
屋根の下にはなにかディテール的ななにかが。

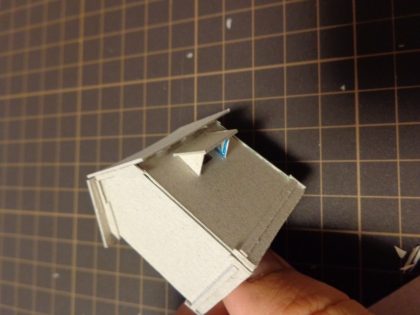

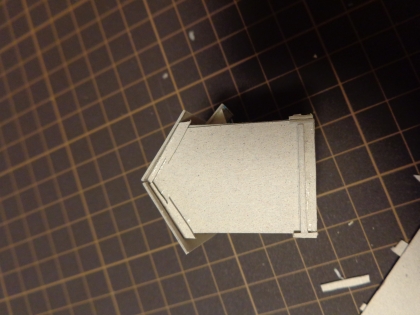

そのほか、飾り的な装飾をディテールしていきます。



ここまで
2時間20分ほど。
